Механізм реверсу 25ФМ.37.010-01 в зборі коробки трактора Т-25ФМ,Т-2511,Т-3510,ХТЗ-3512
7 000 ₴
- В наявності
- Код: 25ФМ.37.010-01
Механізм реверсу 25ФМ.37.010-01 в зборі коробки трактора Т-25ФМ,Т-2511,Т-3510,ХТЗ-3512В наявності
7 000 ₴
+380 (67) 290-87-09
Киевстар - +380 (57) 737-59-90факс
- +380 (95) 444-28-77МТС
- +380 (63) 689-67-55Life:)
повернення товару протягом 14 днів за домовленістю

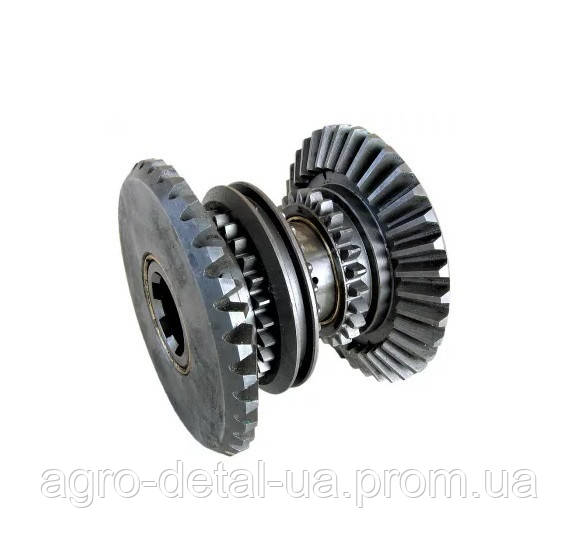

Механізм реверсу 25ФМ.37.010-01 в зборі (шестерні реверсу) коробки зміни передач КПП колісного трактора Т-25Ф,Т-25ФМ, Т-2511,Т-3510,ХТЗ-3512 виробництва Харківський тракторний завод ім.Орджонікідзе (ХТЗ), ПАТ.Механізм реверсу трактора Т-2511 – це зубчасті втулка і муфта, конічні ведені шестерні (дві штуки) і шайби упору, регулювання.Конічна шестірня, в свою чергу, включає вінець і маточину. Вони між собою з'єднані зварюванням, а тому, саме в зборі піддаються обробці. Маточина шестерні комплектується зубчастим вінцем. Останній, за допомогою зубчастої рухомої муфти, з'єднується при включенні шестерень з зубчастої втулкою. Бронзові втулки вставлені в маточини конічних шестерень.На шліци верхнього сегмента проміжного вала насаджено зубчастий втулка. На її поверхнях (циліндричних, відшліфованих) вільно обертаються конічні шестерні. Механізм реверсу трактора Т-2511 захищають від зміщень по осі спеціальні упорні шайби. Так, наприклад, в борт проміжного вала впирається права шайба (воно приймає ті осьові сили, які виникають при роботі на прямому ходу реверсу) на шліцах.Шайби (і зовнішня, і внутрішня) приймають на себе ті зусилля, які виникають при роботі на задньому ходу реверсу. Перша знаходиться на шліцах вала (проміжного), а якщо бути більш точними, то вона розташовується під кутом в 30 градусів в його кільцевої канаві. За рахунок цього, виступи шайбового отвори знаходяться як раз навпаки шліц валу (проміжного). Від провертаючи цю шайбу утримує інша – замкова. Замкова, а також наполеглива шайби зафіксовані на шліцах вала (проміжного). Між ними можна встановити прокладки з сталі товщиною від 0,2 до 0,5 міліметрів. Такі прокладки будуть регулювати розбіг по осі механізму реверсу.Муфта виготовляється з наявністю спеціальних внутрішніх зубців. На вінці втулки (зубчастої) вона перебуває тоді, коли реверс займає нейтральне положення. Вилка перемикання вставляється в кільцеву канаву муфти. Вона призначена для того, щоб забезпечувати переміщення по зубах втулки муфти. Вінець втулки з'єднується із зубчастим вінцем конічної лівою (правою) шестірні за рахунок переміщення вліво (вправо). Тоді від первинного вала обертання подається включеної шестірні, а потім, черга зубчасту муфту, воно переходить на проміжний вал, втулку.Конічна шестірня, яка в цей час залишається незадіяною, абсолютно вільно обертається в зворотному напрямку. Якщо зубчасту муфту посунути праворуч, то вал (проміжний) буде обертатися разом з конічною правою шестірнею і Т-2511 почне свій рух вперед. Щоб домогтися руху трактора тому, муфту потрібно буде пересунути вліво. Конічні шестерні припиняють передавати обертання на вал (проміжний) тоді, коли муфта приймає нейтральне положення. Від незапланованого переміщення муфта захищається фіксуванням штифтами.
Характеристики
| Основні | |
|---|---|
| Виробник | ХТЗ |
| Тип запчастини | Оригінал |
| Стан | Новий |
| Країна виробник | Україна |
| Тип техніки | Сільськогосподарська техніка |
| Гарантійний термін | 1 міс |
| Код запчастини | 25ФМ.37.010-01 |
| Застосування | Т-25 |
Інформація для замовлення
- Ціна: 7 000 ₴
