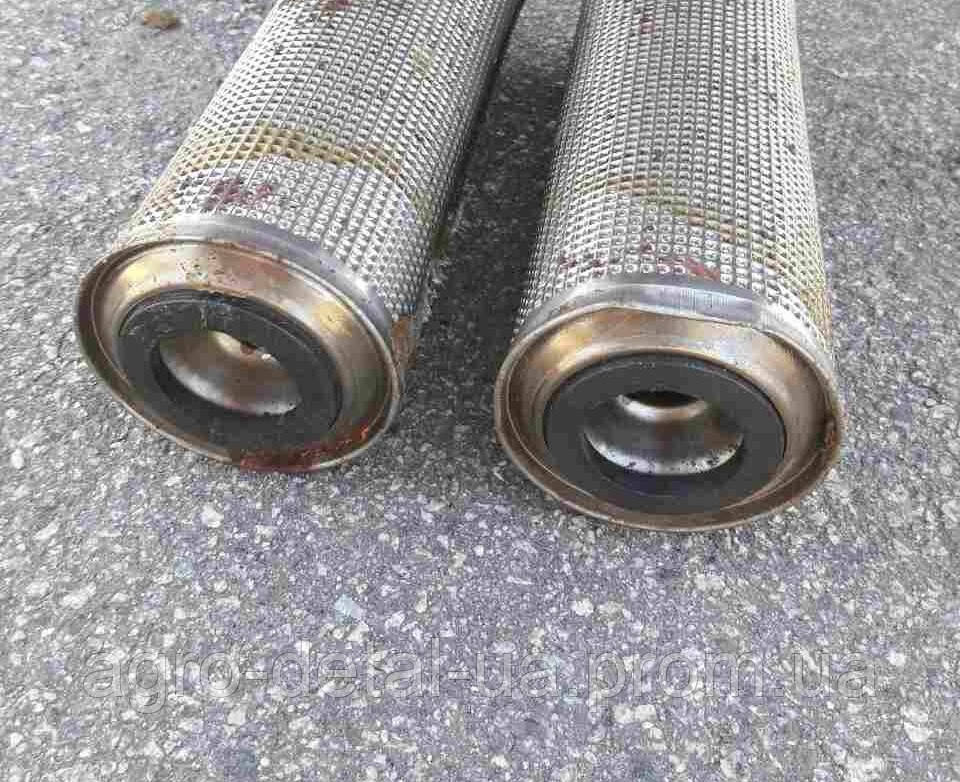

Масляний фільтр 09422 секція масляного фільтра 09278 двигуна Д 108,КДМ 100,КДМ 46 трактора С100

  • В наявності
  • Код: 09422

650 грн

+380 (67) 290-87-09
Киевстар
  • +380 (57) 737-59-90
    факс
  • +380 (95) 444-28-77
    МТС
  • +380 (63) 689-67-55
    Life:)
повернення товару протягом 14 днів за домовленістю
Масляний фільтр 09422 секція масляного фільтра 09278 двигуна Д 108,КДМ 100,КДМ 46 трактора С100
Масляний фільтр 09422 секція масляного фільтра 09278 двигуна Д 108,КДМ 100,КДМ 46 трактора С100В наявності
650 грн
+380 (67) 290-87-09
Киевстар
  • +380 (57) 737-59-90
    факс
  • +380 (95) 444-28-77
    МТС
  • +380 (63) 689-67-55
    Life:)
Купити

Опис

Масляний фільтр 09422 секція масляного фільтра 09278 дизельного двигуна Д 108,КДМ 100,КДМ 46 гусеничного трактора С100 (Т100),Т 100М,Сталінець З 80,З 80Б-2.Для видалення з олії механічних домішок, продуктів зносу, смол, що утворюються при «старінні» масла, на двигунах Д-108 і КДМ-100 встановлюють металеві сітки в маслоприемниках, призначені для уловлювання великих частинок, які випадково потрапили в масло; магніт в спускний пробці середнього поглиблення картера, вловлює з олії дрібні металеві частки — продукти зносу деталей; масляні фільтри грубого очищення, вловлюючі з олії механічні домішки та опади розміром більше 0,07 мм\ масляні фільтри тонкого очищення, вловлюючі з олії тонкі механічні домішки і смоли; крім того, проводиться відцентрова очистка масла в порожнинах шатунних шийок. Фільтрація масла на двигунах Д-108 і КДМ-100 виробляється у двох паралельно працюючих фільтра хЗЗ (рис. 36), що мають загальний чавунний кронштейн 4. Обидва фільтра складаються з корпусу 14, кришки 18, стрижня 10, стяжного гвинта 27, стрічкового фільтра грубої очистки, нитчатого фільтра тонкого очищення 21 і перепускних клапанів 2 і 37. Фільтр грубої очистки стрічково-щілинного типу складається з латунного гофрованого каркаса 17, денця та фільтруючої латунної стрічки 19, намотаної на зовнішню поверхню каркаса 17. Витки стрічки широкою стороною щільно притиснуті один до іншого. Завдяки наявності на одній стороні стрічки опуклостей через кожні 3,6 мм (по довжині стрічки), між нитками утворюється щілина в 0,07 мм, через яку проходить масло. Сторонні домішки в маслі величиною більше 0,07 мм залишаються на зовнішній поверхні стрічки. Нитчатый фільтр тонкого очищення складається з кожуха /5, каркаса 12, горловини 31, двох кришок 32, нитчастої набивання 21, тканинної обмотки 13 і двох гумових ущільнюючих прокладок 30. Кожух і каркас нитчатого фільтра виготовлені з згорнутих в трубку тонких сталевих листів з отворами квадратного перерізу. Тканинна обмотка 13 намотана поверх дротяної сітки 35 і прикріплена скріпками 34 до каркасу 12. Одна з кришок 32 секції зроблена знімною. Вона прикріплена до кожуха 15 скріпками 22, Фільтр грубої очистки притиснутий зверху пластинчастою пружиною 25, а секція нитчатого фільтра підібгана циліндричною пружиною 24. Зверху нитчатый фільтр ущільнюється повстяним кільцем 29, а знизу щільною посадкою горлечка дна каркаса стрічкового фільтра на шліфованої паску стержня 10. Зовнішня 39 і внутрішня 41 камери кронштейна фільтрів можуть з'єднуватися між собою через клапан 2. Обидві камери з'єднані маслопроводами з масляним радіатором. У кронтшейне на кожен фільтр є по два масляних каналу. Канал, сполучені з перепускним кульковим клапаном фільтра, масло відводить в головну масляну магістраль після виходу його зі стрічкового фільтра. Канал 38, що виходить під стрижень фільтра, масло відводить після виходу його з нитчатого фільтра в картер. Знизу кронштейн фільтрів має спускний отвір, що закривається пробкою 3 (див. рис. 36). Перепускний клапан 37 відкривається в тому випадку, якщо фільтри сильно засмічуються і тиск масла перед ними зростає. Масло при цьому, проходячи через перепускний клапан надходить у головний маслопровід неочищеним. Клапан 2 служить для автоматичного відключення радіатора в зимовий час. Рис. 36. Масляні фільтри: 1 — пружина прохідного клапана; 2 — прохідний клапан; 3 — спускна пробка; 4 — кронштейн фільтрів; 5, 16, 26 — ущільнювальні прокладки; 6 — отвори у дні корпуса для проходу масла до фільтрів; 7 — гайка кріплення корпусу; 8 — заклепки трубчасті; 9 — осьове свердління в стержні; 10 — стержень; 11 — радіальне свердління в стержні; 12 — каркас; 13 — тканинна обмотка; 14 — корпус; 15 — кожух; 17 — гофрований каркас; 18 — кришка; 19 — латунна стрічка; 20 — щілина; 21 — фільтруюча нитчатая набивання; 22, 34 — скріпки; 23 — кришка фільтра грубої очистки; 24 — пружина; 25 — пластинчаста пружина; 27 — стяжний гвинт; 28 — опорна шайба; 29 — повстяне кільце; 30 — гумова ущільнювальна прокладка; 31 — горловина; 32 — кришка фільтра тонкого очищення: 33 — фільтр; 35 — дротяна сітка; 36 — пружина перепускного клапана; 37 — перепускний клапан; 38 — свердління для відведення масла від фільтра тонкого очищення; 39 — зовнішня камера; 40 — отвір відведення масла в радіатор; 41 — внутрішня камера кронштейна фільтрів; 42 — отвір підведення масла в кронштейн радіатора

Характеристики

Основні
СтанНовий
Тип запчастиниОригінал
Тип технікиСпецтехніка
Код запчастини09422

Інформація для замовлення

  • Ціна: 650 грн
