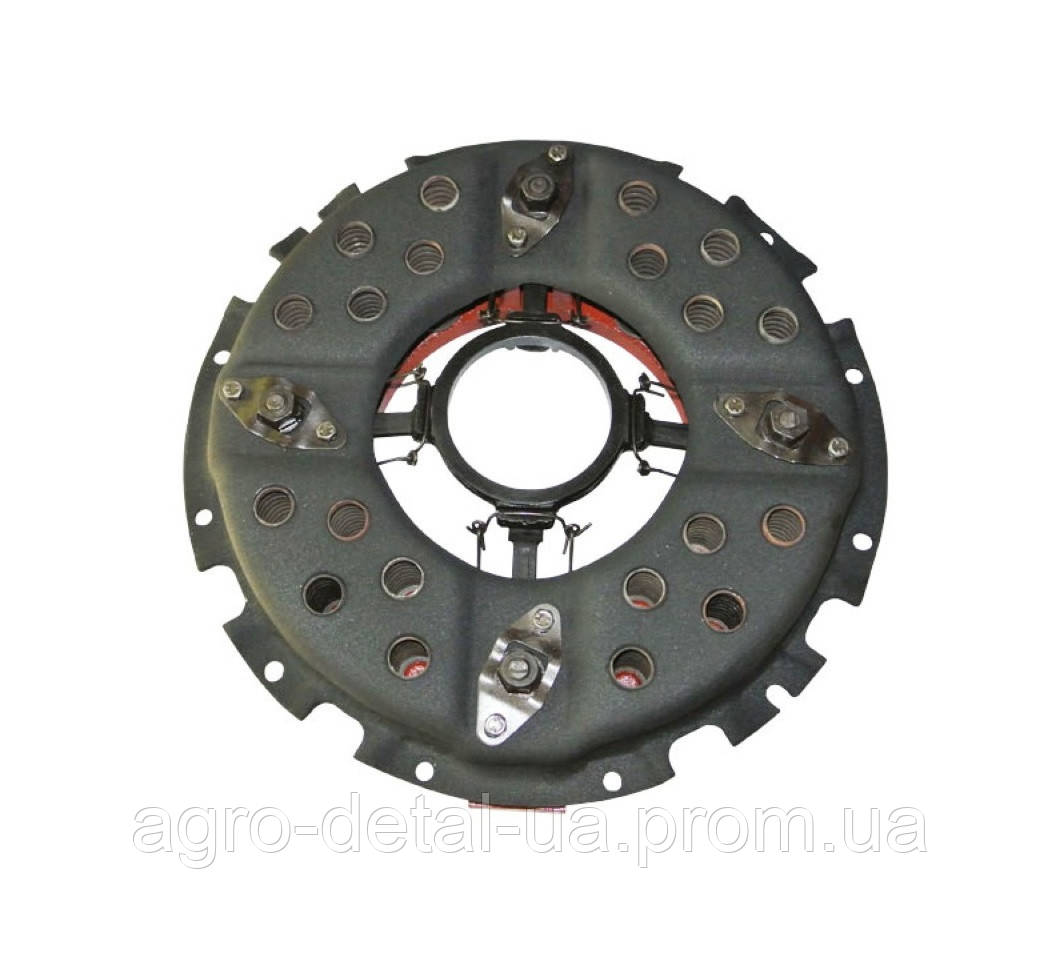

Кожух муфти головного зчеплення кошик 150.21.022-2 трактора Т150

Кошик (кожух муфти) 150.21.022-2А головного зчеплення в зборі,тракторів ХТЗ, Т-150,Т-151,Т-156,Т-17221,Т-17021,Т-157,Т-150-05-09-25,ХТЗ-181. На тракторах Т-150 і Т-150К встановлена уніфікована муфта зчеплення постійно замкнутого типу, сухого тертя, дводискова, з гасигелями (демпфери) коливань крутного моменту двигуна (рис. 69).

Муфта зчеплення трактора Т-150К відрізняється від муфти зчеплення трактора Т-150 тільки корпусом, довжиною веденого вала і наявністю проставочного корпусу, що з'єднує корпус муфти з корпусом коробки передач. На тракторі Т-150 корпус муфти з'єднується безпосередньо з корпусом коробки передач. Муфта зчеплення розміщений на маховику двигуна і складається з натискного, проміжного, двох ведених дисків і механізму вимкнення. У ведених дисках розміщені гасителі коливань крутного моменту фрикційного типу з пружинними демпферами, закритими захисними кожухами.

Для забезпечення ненаголошеного введення в зачеплення шестерень (роздаточної коробки Т-150К і удвоителя Т-150) є тормозок колодкового типу, притормаживающий ведені деталі муфти та пов'язані з ними деталі коробки передач в момент вимикання муфти.

Коли натискають на педаль муфти, валик вимикання своєю виделкою зрушує склянку вимикання, який, впливаючи на віджимні важелі, відводить натискний диск і вимикає муфту зчеплення. Одночасно тормозок притискається до валу і пригальмовує його.

З метою зменшення зусилля, необхідного для виключення муфти зчеплення, іа тракторі Т-150 використовується механічний сервомеханизм, а на тракторі Т-150К — пневматичний.

Рис. 69. Головна муфта зчеплення (Т-150К):

1 — маховик; 2 — проміжний диск; 3 — ведені диски; 4 — віджимна пружнна; 5 — нажимиой диск; 6 — кожух; 7 — важіль віджимною; 8 — вилка; 9 — болт стопорною пружини; 10 — стопорная пружина; 11 — регулювальна гайка віджимного важеля; 12 —віджимна пружина важеля; 13 — кільце; 14—упор вижимного підшипника; 15 — корпус підшипника; 16 — стакан вижимного підшипника; 17 — вал муфти зчеплення; 18 — прсставочный корпус; 19 — гальмівна колодка; 20 —муфта сережки; 21 —валик вимикання; 22 — вилка вимикання; 23 — підшипник механізму вимикання; 24 — натискна пружина.

Сервомеханизм трактора Т-150 (рис. 70) складається з педалі, двоплечого важеля, тяги, сережки, пружини, тяги пружини і кронштейна. Коли муфта зчеплення ввімкнено, пружина сервомеханізму, впливаючи сережкою на коротке плече двоплечого важеля, утримує педаль в крайньому задньому положенні. При натисканні на педаль пружина сервомеханізму розтягується до тих пір, поки коротке плече двоплечого важеля не пройде мертву точку. Потім вона стискається, повертаючи двуплечий важіль вперед і допомагаючи виключити муфту зчеплення.125.21.245 Болт тормозка

150.21.214-3 Вал зчеплення головного (Т-150г)
150.21.404 Вал зчеплення головного (Т-151г) під ЯМЗ ХТЗ
151.21.034-3Б Вал зчеплення головного (Т-151к)
172.21.137 Валик вимикання
172.21.138 Валик вимикання
151.21.231-2 Валик вимикання Т-150 (4 шпонки)
60.21.109 Вилка включення 01М-2126
125.21.208 опорна Вилка оттяжн. важе. СМД-60
150.21.232 Втулка
01М-21с9 Вижимний підшипник СМД-60 (120) в зборі
01М-21с9 Вижимний підшипник СМД-60 (46120) у зборі
172.21.032 Вижимний підшипник ЯМЗ в зборі (без сухарів)
125.21.209 Гайка регулювальна корзини СМД-60
150.21.022-2А Кожух муфти сц. СМД-60 «кошик» (новий)
150.21.028 Колодка тормозка
150.21.240-Р Кільце отж. важелів СМД-60 (Оригінальна)
236-1601120 Кільце отж. важелів ЯМЗ
151.21.021-3 Корп. муфти сц. Т-150к
172.21.032-01 Корпус вижимного підшипника ЯМЗ (з пластинами)
54.20.405 Палець
125.21.207-1 Палець віджимного важеля Т-150
150.21.330 Пружина
125.21.211 Пружина
150.21.221 Пружина
150.21.210 Пружина віджимних важелів Т-150
125.21.249 Пружина сережки тормозка
125.21.233-1 Пружина стопорная
150.21.271-4 Важіль вимикання. муфти сцеп. Т-150
150.21.023 А Важіль віджимною Т-150
125.20.057-1 Сервомеханизм
Сережка тормозка в зборі
150.21.299-2 Скоба отж. важелів Т-150
150.21.403 Стакан вижимного підшипника ЯМЗ (гус. )
150.21.222-1 Стакан вижимного підшипника ЯМЗ (СМД )
23.588.112.00-12 (75х1350) Трос ХТЗ-121 подачі палива, муфти зчеплення, розподільника КПП ХТЗ-17221, -17331, -180, ЛТЗ-155
23.588.112.00-04 (50х2000) Трос ХТЗ-17021 управління подачею палива
172.21.033 Тяга
150.20.050 А Тяга подачі палива Т-150К-03 (дв. СМД )
151.20.050-4 Тяга подачі палива Т-150К-09 (дв. ЯМЗ-236Д )
151.21.270-1-01 Тяга сервомеханізму
170.20.033-01 Тяга управління
60.21.107.00 Упор натискного підшипника СМД-60 01М-2121 Оригінальний
172.21.135 Штуцер

Кожух муфти головного зчеплення ,кошик 150.21.022-2 трактори виробництва ХТЗ Т-150 з двигуном СМД
